Стандартный галогеновый свет перестаёт быть безопасным при первой же поездке за город в тёмное время суток или в дождливую погоду. Отражатели мутнеют, хром выгорает под воздействием высоких температур, а мощность штатных ламп остаётся на уровне середины 2000-х годов.
Водитель видит только пятно света в 15-20 метрах перед капотом, обочины проваливаются в темноту, а встречные фары превращают дорогу в хаос из бликов. Решение проблемы замена галогеновых конструкций на современные Bi-LED модули, рассказывает https://reiwa-service.ru
Это не просто установка лампочек, а полноценная замена оптической системы фары на технологию, которая формирует луч с чёткой светотеневой границей и мощностью до 4200 люмен.

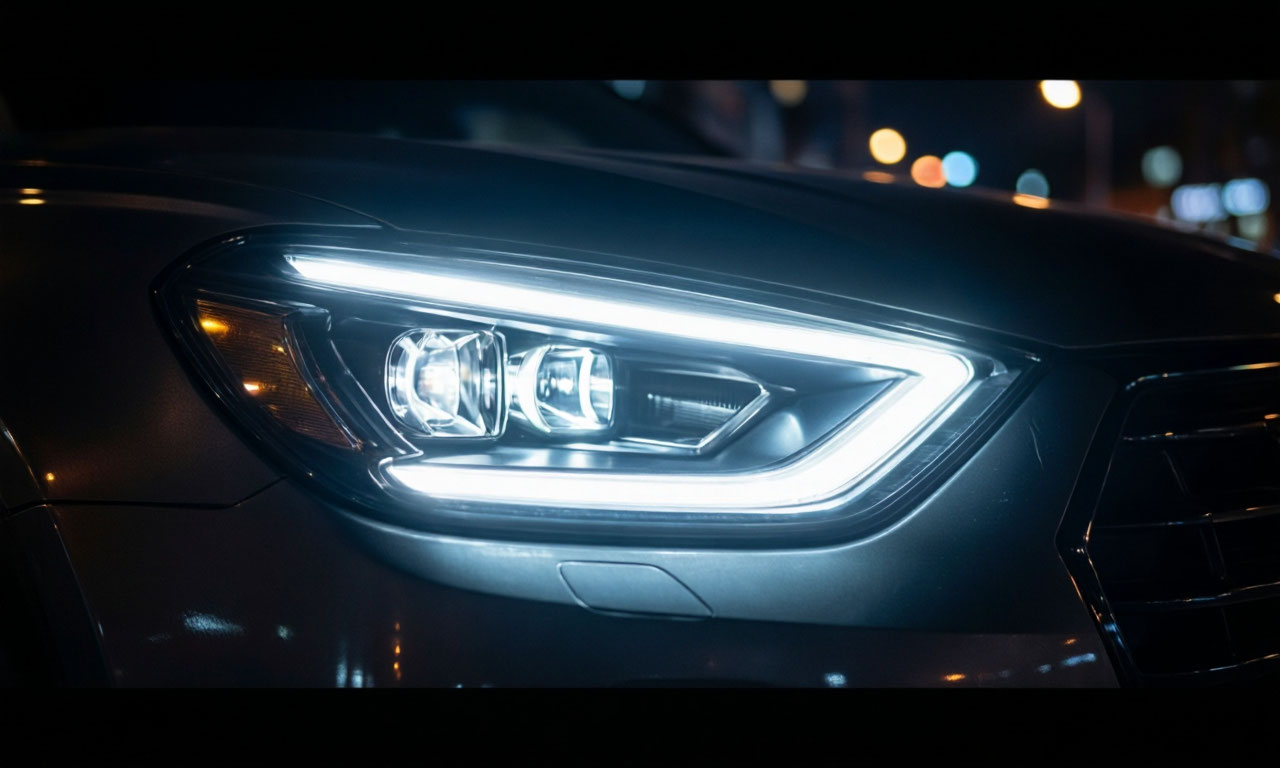

Почему обычные лампы перестают справляться, а отражатели умирают
Со временем внутри фары происходит деградация материалов. Хромовое покрытие отражателя под воздействием тепла от галогеновых ламп постепенно выгорает, покрывается микротрещинами и начинает отслаиваться. Эффективность отражения падает, свет рассеивается хаотично вместо того, чтобы собираться в направленный пучок. Многие водители пытаются решить проблему установкой более мощных ламп или дешёвых LED-лампочек в рефлекторную оптику.
Это приводит к обратному эффекту световой поток слепит встречных водителей, а разметка и обочины остаются в темноте.
Кроме отражателей страдают и линзовые фары. У них мутнеют сами линзы из-за микротрещин и абразивного износа песком и реагентами. Пластик желтеет под воздействием ультрафиолета, снижая светопропускание на 30-40%. Даже новые галогеновые лампы в старой оптике дают слабый и размытый луч. Выход из строя электрокорректоров или закисание регулировочных болтов делает настройку света невозможной фары смотрят либо в небо, либо в асфальт.

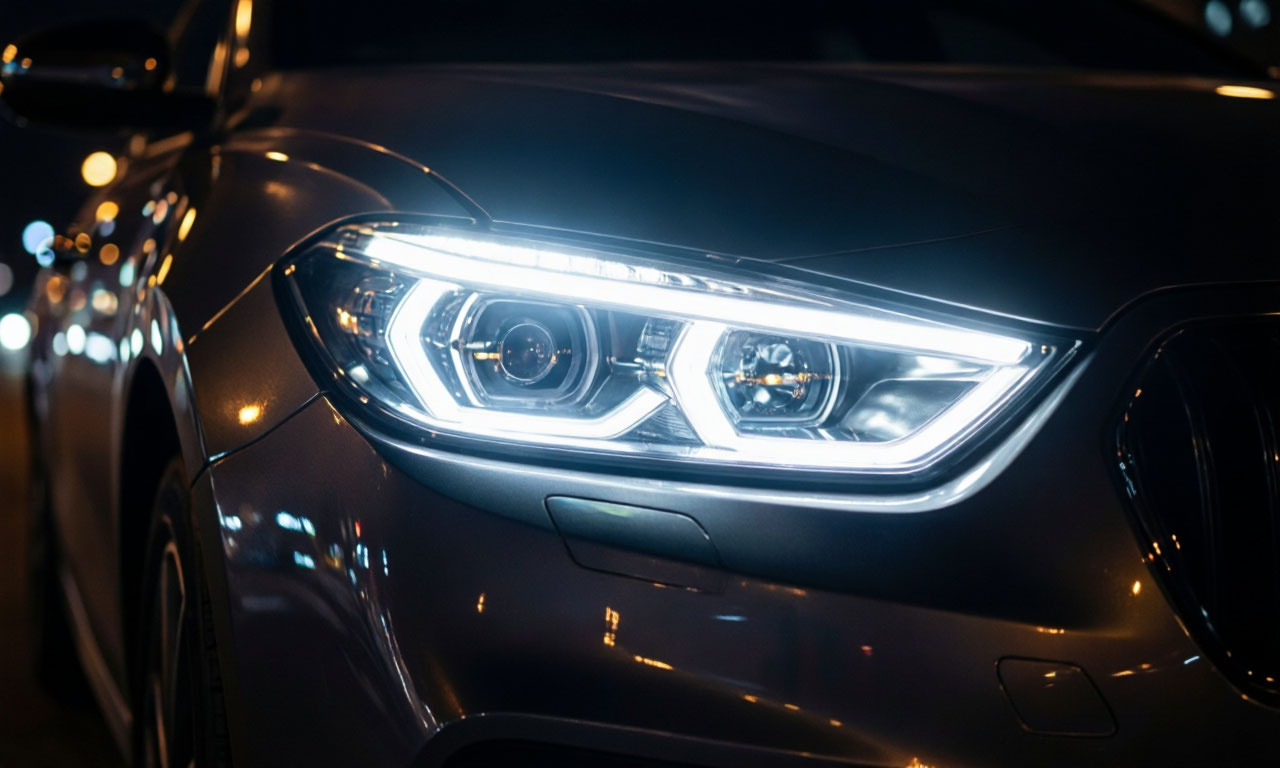

Установка Bi-LED линз решает эти проблемы комплексно. Вместо отражателя или старой линзы в фару устанавливается готовый модуль, который сам формирует луч. Внутри такого модуля один или два мощных LED-чипа, параболический отражатель, собственная линза и механическая шторка для переключения ближнего и дальнего света.
Это полностью автономная система, которой не нужен штатный рефлектор.
Выбор модулей. Габариты, чипы и реальная яркость
На рынке представлены Bi-LED модули разных размеров от компактных 1.8 дюйма до полноразмерных 3 дюйма. Выбор зависит от посадочного места в фаре. Для машин, где штатно стояла галогеновая линза диаметром 2.5 или 3 дюйма, подойдут модули Aozoom A15 3.0 или A17 Orion. Для рефлекторных фар, куда требуется врезать линзу с нуля, лучше брать модели с универсальным креплением под цоколи H4, H7 или HB4.
Компактные модули MTF Constructor 1.8 дюйма размером 40x50x80 мм подходят для мотоциклов и автомобилей с ограниченным пространством внутри фары.
Важнейшая характеристика яркость и мощность. Производители указывают значения в люменах для ближнего и дальнего режимов. Например, модули MTF Cyber Light 2.0 выдают 1700 люмен на ближнем и 2500 на дальнем при суммарном потоке 4200 люмен. Двухчиповые Aozoom A17 обеспечивают более плотную засветку центральной зоны за счёт двух независимых источников света. Однако не стоит гнаться только за цифрами важно качество линзы и точность сборки.
Модули с микроструктурой "шагрень" на поверхности линзы дают более мягкий свет без резких перепадов яркости, что снижает утомляемость глаз в дальней поездке.
Цветовая температура большинства Bi-LED модулей 5000-5500 Кельвинов. Это холодный белый свет, максимально приближённый к дневному. Он меньше утомляет глаза по сравнению с жёлтым галогеном и даёт лучший контраст в дождливую погоду. Выбирать модули с температурой выше 6000К не стоит синеватый свет хуже отражается от мокрого асфальта и сильнее бликует на встречных автомобилях.
Разборка фары и подготовка к установке
Процесс начинается со снятия фары с автомобиля. После демонтажа предстоит открыть корпус самый ответственный этап. Стекло или пластиковая крышка крепятся на бутиловом герметике, который нужно разогреть. Строительный фен основной инструмент. Температура нагрева должна быть достаточной, чтобы герметик стал пластичным, но не расплавила пластик корпуса. Оптимальный режим 150-200 градусов Цельсия, постоянное перемещение фена по периметру.
Некоторые мастера используют духовку для равномерного прогрева, но это рискованный метод при малейшем превышении температуры корпус деформируется. Профессиональный подход нагрев феном в два этапа: сначала прогреть угол, поддеть пластиковой лопаткой, затем двигаться дальше по периметру. Старый герметик удаляется полностью, пока он ещё горячий. Его сматывают с корпуса в валик, используя отвёртку или специальный крючок.
После вскрытия фары перед мастером открывается вся картина состояния оптики. Если внутри есть следы коррозии, пыли или грязи всё это нужно тщательно удалить. Хромовое покрытие отражателей, если они остаются в фаре, часто удаляют, чтобы избежать паразитных засветов. Средство для очистки труб "Крот" или обычная жидкость для снятия лака с ногтей отлично справляются с этой задачей хром слезает буквально за несколько минут.
Некоторые предпочитают красить отражатели в чёрный матовый цвет для полного поглощения рассеянного света.
Установка и центровка модулей в посадочное место
Самый сложный этап закрепить новый Bi-LED модуль так, чтобы его оптическая ось совпадала с осью штатной линзы или была строго горизонтальна. Проще всего, когда производитель выпускает переходные рамки для конкретной модели фар. Например, рамки от Hella 3R и 5R подходят для многих модулей Aozoom. Если готовых рамок нет, придётся изготавливать крепление самостоятельно из алюминиевой пластины или дорабатывать штатный отражатель.
На практике часто выясняется, что отверстия в переходных рамках не обеспечивают идеальный горизонт. Линза оказывается заваленной влево или вправо, и исправить это регулировками фары невозможно. Решение примерка и регулировка на автомобиле до финальной сборки. Мастера советуют ставить фару без стекла на машину, подключать к ней питание и выставлять луч на стене. Только когда светотеневая граница строго горизонтальна, можно фиксировать модуль окончательно.
Ещё одна проблема длина линзодержателя. У некоторых моделей, таких как Aozoom A17, крепёжная часть длиннее стандартной. Если прикрутить модуль перед рамкой, он упрётся в декоративную маску или стекло.
Правильный способ устанавливать переходную рамку на штатное место, а модуль крепить за рамкой, утапливая его внутрь. Мелкая доработка посадочного места бормашинкой или надфилем часто неизбежна нужно обеспечить плотное прилегание без люфта. Любое движение модуля на неровностях дороги приведёт к дрожанию света.
Электрика? Подключение шторки и синхронизация с дальним светом
Bi-LED модули имеют обычно четыре провода: красный (плюс ближнего), чёрный (минус ближнего), белый (плюс дальнего и шторки), синий (минус дальнего и шторки). Штатная проводка автомобиля рассчитана на питание галогеновой лампы мощностью 55-60 Вт. Bi-LED модули потребляют меньше от 30 до 67 Вт в зависимости от режима. Прямое подключение возможно, но часто требуется согласование с бортовой электроникой.
- На многих автомобилях с цоколем H4 дальний и ближний свет используют общий минус и два плюса.
- Bi-LED модули требуют раздельного питания для ближнего режима и шторки дальнего.
- Простой вариант использовать готовый переходник с реле, который корректно распределяет сигналы.
- Без реле возможно некорректное срабатывание: при включении дальнего света модуль может переходить в режим ближнего или не переключаться вовсе.
- Отдельный вопрос питание при переменном напряжении. На мотоциклах и некоторых автомобилях старая проводка выдаёт переменный ток на фары. Bi-LED модулям нужно постоянное напряжение.
Выход собрать простой выпрямитель на диодах Шоттки с конденсатором 2200 мкФ. Такая схема выпрямляет напряжение до 11-14 вольт без переделки генератора. Монтажную плату с диодами помещают в герметичный корпус и размещают под фарой или в подкапотном пространстве.
При подключении важно предусмотреть разъёмные соединения. Если фару придётся снимать для ремонта, откручивать скрутки каждый раз мучение. Универсальные двухконтактные коннекторы или обычные автомобильные фишки "папа-мама" решают эту проблему. Провода нужно подписывать или запоминать цветовую маркировку, чтобы при повторной установке не перепутать полярность.
Сборка, герметизация и полировка стекол
Перед тем как закрыть фару, необходимо убедиться, что регулировочные механизмы работают свободно. Закисшие болты и гайки частая проблема на старых фарах. Их разрабатывают проникающей смазкой, а в крайнем случае аккуратно прогревают газовой горелкой. Если резьба сгнила полностью, приваривают новую гайку прямо к корпусу фары.
Герметизация последний рубеж. От качества этого этапа зависит, не запотеют ли фары после первой же мойки. Старый герметик удалён полностью. Бутиловый герметик для фар наносится ровным жгутом в штатный паз корпуса. Затем стекло прижимается, корпус прогревается феном по периметру, и соединение дополнительно обжимается струбцинами или штатными защёлками до полного остывания.
Полировка стекол возможность вдохнуть новую жизнь в старые фары. Начинают с абразивных кругов зернистостью 600, затем последовательно идут 800, 1000, 1500, 2000. Финишный этап шлифовка кругом 3000 с водой. После этого стекло полируется пастой на войлочном круге. Некоторые мастера дополнительно покрывают фару лаком для защиты от ультрафиолета и мелких царапин. Важно перед нанесением лака поверхность должна быть матовой с риской, иначе покрытие отслоится.
Настройка света после установки
Даже идеально закреплённые модули требуют настройки. Светотеневая граница на левой фаре должна быть строго горизонтальна и опускаться на правой фаре в сторону обочины. Высота луча не выше уровня капота встречного автомобиля на расстоянии 20 метров.
Предварительная регулировка делается на стене. Автомобиль устанавливают на ровную площадку на расстоянии 5-7 метров от вертикальной стены. Рулеткой измеряют расстояние от центра линзы до земли и переносят эту высоту на стену. Горизонтальная линия должна быть на 5-10 см ниже отметки для левой фары и на том же уровне для правой. Финальная доводка производится на специальном стенде в сервисе. Оптический прибор точно измеряет угол наклона и смещение луча, что невозможно сделать на глаз.
Важно проверить синхронизацию со штатным дальним светом, если он остаётся. Часто после установки Bi-LED штатный дальний светит куда угодно, но не туда, куда нужно. Его либо отключают, либо тщательно регулируют отдельно. Двойной дальний свет (от модуля и штатной лампы) даёт максимальную дальность и ширину освещения, но требует точной фокусировки обоих источников.
Результат и законы

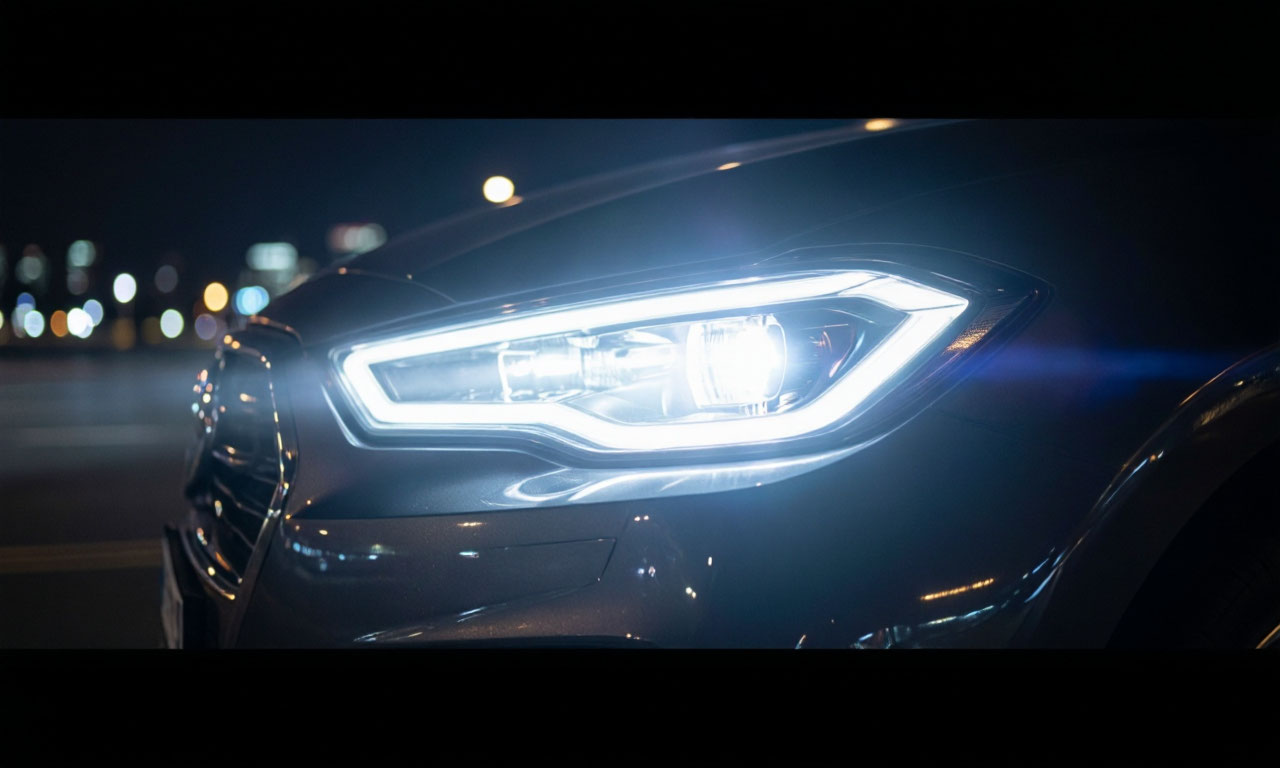

Переход на Bi-LED модули даёт увеличение яркости в 3-5 раз по сравнению с исправным галогеном. Ширина освещённой полосы расширяется на 2-3 метра в каждую сторону, дальность ближнего света возрастает до 80-100 метров, а дальнего до 400-500 метров. Водитель видит не только дорогу, но и обочины, пешеходов и препятствия заранее. В дождь и туман чёткая светотеневая граница уменьшает рассеяние света в каплях воды.
С юридической точки зрения замена галогеновых фар на Bi-LED является изменением конструкции автомобиля. В России маркировка светодиодных фар не регламентирована чётко для галогена есть обозначения HC, HR, HCR, для ксенона DC, DR, DCR, для LED отдельного кода нет. На практике инспекторы редко штрафуют за качественно установленные линзы с ровной СТГ и отсутствием ослепления. Но формально при проверке могут возникнуть вопросы.
Финансовые затраты на самостоятельную установку варьируются от 7 до 17 тысяч рублей. Бюджетные модули SRT 2.5 дюйма обходятся в 6000 рублей, герметик 400-700 рублей, переходные рамки 500-900 рублей, болты и коннекторы 300-500 рублей. Дорогие модули Aozoom A15 3.0 или MTF Cyber Light 2.0 стоят 10-15 тысяч, полировка стёкол в сервисе добавляет ещё 2000 рублей, профессиональная регулировка 500 рублей.
Инвестиции в свет это инвестиции в безопасность. Качественные Bi-LED модули при правильной установке служат 5-7 лет без потери яркости и замены компонентов. Один раз потратив время и средства, водитель перестаёт бояться темноты и уверенно чувствует себя на любой дороге в любое время суток.
